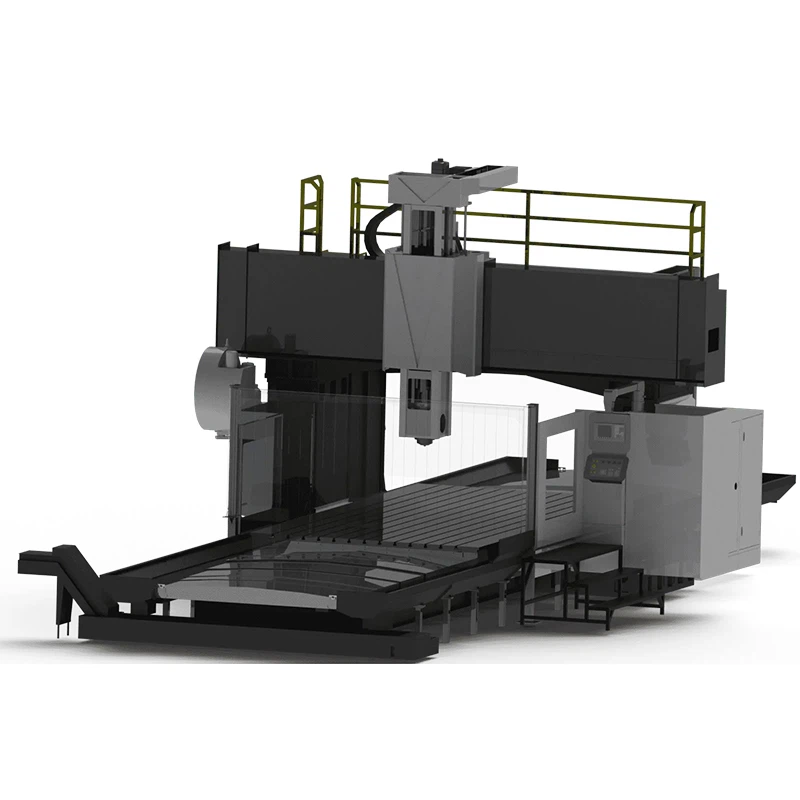

תיאור מרכז מכונות עמודות כפול
מרכז עיבוד השבילה של Gantry מתייחס למרכז העיבוד שבו ציר ציר ה- Z של הפיר הראשי הוא בניצב לשולחן. מתאים במיוחד לעיבוד של יצירות עבודה גדולות ופיסות עבודה עם צורות מורכבות.
מאפייני מבנה מכונת גנטרי של CNC
① מבנה זיכרון RAM מרובע 500x500 מ"מ
המכונה מצוידת בארבע - ריסון דו -צדדי מרווה מכשיר הדרכה ומכשיר איזון חנקן כפול - גליל, מבטיח קשיחות כוללת גבוהה ומציע יכולות חיתוך חזקות בדיוק עקבי.
② תיבת הילוכים איטלקית BF
תיבת הילוכים זו כוללת - מהירות ביצוע ורמות רעש נמוכות, מרחיבה את טווח הכוח הקבוע של המנוע ומתוכנן להתקנה קלה. זה תואם למגוון סדרות מנוע ויכול להתמודד עם יישומי מומנט- גבוה.
③ ראש טחינה צדדי אוטומטי לחלוטין
ציוד ההולכה הוא הילוך פוע של גליסון ספירלה, ומבטיח תיבת הילוכים יציבה ומדויקת. זה מתהדר בחיי שירות ארוכים. מפתח ההולכה הפנימי של ראש הטחינה הוא רכיב מטופל חום {}}}, ממזער את הפיגוע.
כפול - פרמטרים של מרכז עיבוד עמודות
|
דֶגֶם |
GMM-7028 |
||
|
נוֹשֵׂא |
מפרט |
יחידות |
|
|
לִנְסוֹעַ |
X - ציר |
מ.מ. |
7000 |
|
Y - ציר |
מ.מ. |
2800 |
|
|
Z - ציר |
מ.מ. |
1000 (אופציונלי 1250/1500) |
|
|
ציר אף לטיול עבודה |
מ.מ. |
350-1350 |
|
|
שלוש - ציר הוצאת ציר |
X/y רולר עומס כבד לינארי ליניארי z - ריבוע ציר - סוג RAM |
||
|
רוחב דלת |
2800 |
||
|
סוג RAM |
Square - סוג RAM (500x500) |
||
|
שולחן עבודה |
גודל שולחן עבודה (l*w) |
מ.מ. |
6400*2200 |
|
עומס טבלה מרבי |
t |
20 |
|
|
T - משבצת |
מ.מ. |
11-28*200 |
|
|
צִיר |
סוג ציר |
סוּג |
BBT-50 |
|
סל"ד ציר |
סל"ד |
6000 |
|
|
סוג כונן ציר |
DDS |
||
|
מענה |
מסלול מהיר (x/y/z) |
m/min |
6/10/10 |
|
חיתוך קצב הזנה (x/y/z) |
m/min |
6 |
|
|
מחליף כלים |
ATC |
24 (אפשרות: 40/60) |
|
|
מָנוֹעַ |
מנוע ציר |
KW |
22/26 (140-286 ננומטר) |
|
שלוש - מנוע סרוו ציר |
KW |
6/3/3 (38/36/36 ננומטר) |
|
|
דִיוּק |
דִיוּק |
מ.מ. |
0.045/0.025/0.015 |
|
הֲדִירוּת |
מ.מ. |
0.03/0.02/0.01 |
|
|
כוח נדרש |
דרישת חשמל |
KVA |
55 |
|
דרישת לחץ אוויר |
ק"ג/ס"מ² |
6^8 |
|
|
אחרים |
מידות חיצוניות (l*w*h) |
מ.מ. |
15600*6050*5820(6320) |
|
משקל ברוטו |
t |
63 |
|
אביזרים סטנדרטיים
|
מערכת נוזל קירור של ציר |
הקשה נוקשה |
אור עבודת LED כפול |
קופסה מכוונת |
|
מערכת סיכה אוטומטית |
חילופי חום לארון חשמלי |
LED 3 אור אזהרת צבע |
פילוס ברגים וכריות |
|
חצי - שומר סגור |
כפול - מסוע שבב מסוג בורג |
מסוע ושבבים מסוג שרשרת |
M30 Auto OFF |
אפשרויות
| סולם ליניארי אופטי | בדיקת יצירות עבודה | מערכת ערפל שמן | מדריך/חצי - ראש טווח אוטומטי |
| CTS | מערכת מסוע שבבים | רחפן שמן | מערכת בדיקת חלקי רכב |
| 20T/40T/60T ATC | שולחן סיבוב |
