סוגי תוספות מפנה CNC

מָבוֹא

תוספות מפנה של CNC הן כלי חיתוך מדויקים המשמשים להפעלת פעולות במכונות בקרה מספרית ממוחשבת (CNC). תוספות אלה ממלאות תפקיד מכריע בתהליך העיבוד על ידי עזרה בהסרת חומר מחומר עבודה, ויוצרת צורות ומשטחים מדויקים. תוספות מפנה מיוצרים בדרך כלל מחומרים עמידים כמו קרביד, קרמיקה או אפילו מרוכבים יהלומים, ומאפשרים להם לעמוד במהירויות ולחצים הגבוהים המעורבים בעיבוד שבבי.

בעיבוד CNC, תוספות מפנה מותקנות על מחזיקי כלים ומיועדים לחתוך, לעצב ולגימור מתכות, סגסוגות, פלסטיק וחומרים אחרים. הם פופולריים במיוחד בתעשיות הדורשות דיוק גבוה, כמו ייצור חלל, רכב וייצור מכשירים רפואיים.

מאפייני מפתח של תוספות סיבוב CNC:

דיוק: תוספות מפנה של CNC מספקות דיוק והחזרתם הגבוהה, ומבטיחים כי כל חלק מעוצב לסובלנות הדוקה.

יעילות: תוספות אלה עוזרות בשיפור היעילות בחיתוך, מה שהופך את התהליכים למהירים יותר וחסכוניים יותר על ידי הפחתת זמן ההשבתה.

צדדיות: תוספות מפנה של CNC מגיעות בצורות, גדלים וציפויים שונים, מה שהופך אותם להתאמה לחומרים שונים ותנאי חיתוך.

עמידות: עשוי מחומרים קשים, תוספות מפנה בנויות כדי להימשך באמצעות פעולות עיבוד חוזרות ונשנות, ומספקות חיי כלים ארוכים.

אמנם גודלם הקטן עשוי להיראות לא חשוב, אך לתוספות סיבוב יש השפעה מאסיבית על ביצועי העיבוד הכוללים. בחירת תוספת המפנה הימנית מבטיחה תפוקה גבוהה יותר, שיפור גימורי השטח והפחתת עלויות עיבוד שבבי בטווח הארוך.

החשיבות של בחירת תוספת הפנייה הימנית של CNC

בחירת תוספת הפניית CNC הנכונה היא קריטית להבטיח את היעילות, האפקטיביות והאיכות הכללית של תהליך העיבוד. פעולות עיבוד, חומרים ותנאים שונים דורשים תוספות ספציפיות בכדי להשיג תוצאות מיטוביות. בחירת תוספת שגויה יכולה להוביל לבלאי כלים מוקדמים, גימור פני השטח לקוי ועלויות ייצור מוגברות. הנה הסיבה שכל כך חשוב לבחור את התוספת הנכונה:

השפעה על יעילות החיתוך

תוספת הפנייה הימנית של CNC משפרת את יעילות החיתוך של מכונת ה- CNC. תוספות העשויות מחומרים בעלי ביצועים גבוהים כמו קרביד או קרמיקה יכולים לעמוד במהירויות חיתוך וחום גבוהות יותר, מה שמאפשר תהליכי עיבוד מהירים יותר. זה עוזר להפחית את זמני המחזור, וכתוצאה מכך מוגבר הפרודוקטיביות וחיסכון בעלויות. שימוש בתוספת שאינה מתאימה לחומר או ליישום עלולה לגרום למהירויות עיבוד איטיות יותר, השבתה מוגברת ופלט נמוך יותר.

חיי הכלים ויעילות עלות

בחירת התוספת הנכונה משפיעה ישירות על חיי הכלים שלה. תוספות באיכות גבוהה המיועדות לחומרים ספציפיים יביאו ביצועים טובים יותר וייחזיקו זמן רב יותר, ויפחיתו את תדירות שינויי הכלים. על ידי בחירת התוספת הנכונה, היצרנים יכולים להימנע מעלויות מיותרות הקשורות להכנסות ותחזוקה תכופות. חיי כלים ארוכים יותר פירושו גם פחות השבתה לשינויי כלים, התורמים לשיפור הפרודוקטיביות הכוללת.

בנוסף, התוספת הנכונה מסייעת בהפחתת חומר הגרוטאות. בחירת כלים לקויה עלולה לגרום ללבוש שמוביל לחתכים באיכות ירודה, וכתוצאה מכך חלקים חוזרים יותר או חלקים מושלכים. על ידי אופטימיזציה של בחירת הכלים, אתה יכול להפחית את הפסולת ולשפר את השורה התחתונה.

גימור פני השטח ואיכות חלק

תוספת הפנייה הימנית של CNC ממלאת תפקיד מפתח בהשגת גימורי שטח באיכות גבוהה וממדי חלק מדויקים. תוספות העשויות מחומרים בעלי חוזק גבוה מסוגלים לשמור על הקצוות החדים שלהם לאורך זמן, ולהבטיח חתכים נקיים וחלקים. זה חיוני במיוחד בענפים שבהם הדיוק הוא המפתח, כמו ייצור תעופה וחלל, רכב וייצור מכשירים רפואיים.

שימוש בתוספת לא הולמת יכול להוביל לגימורי שטח לקויים, שיכולים לדרוש צעדים נוספים לאחר עיבוד כמו ליטוש או טחינה, ובכך להגדיל את העלויות וזמני ההובלה. בחירת הוספה נכונה מבטיחה כי גימור פני השטח הנדרש יושג בתהליך העיבוד הראשוני.

הפחתת כלים ללבוש וייצור חום

חומרים מסוימים, במיוחד מתכות כמו נירוסטה וטיטניום, מייצרים חום משמעותי במהלך החיתוך. תוספות מפנה של CNC העשויות מחומרים באיכות גבוהה כמו קרביד או CBN (בורון ניטריד מעוקב) נועדו להתפוגג בחום ביעילות, ולמנוע שחיקה מוגזמת של כלים ופגיעה בחום לחומר העבודה. בחירת תוספת שגויה יכולה להוביל ללבוש כלים מהיר, עיוות פני השטח או נזק תרמי, מה שלא רק משפיע על איכות היצירה אלא גם מקצר את חיי הכלים.

תוספות תואמות לחומר ולתנאי חיתוך

פעולות עיבוד שונות דורשות תוספות המותאמות לחומרים ספציפיים ותנאי חיתוך. לדוגמה, עיבוד במהירות גבוהה של מתכות רכות כמו דרישות אלומיניום תוספות עם עמידות מעולה בלאי ובקרת שבבים, ואילו עיבוד חומרים קשים יותר כמו ברזל יצוק או פלדה דורש תוספות קשות יותר שיכולות לעמוד בכוחות וטמפרטורות חיתוך קיצוניות.

על ידי התאמה מדוקדקת של סוג ההוספה לחומר, מהירות החיתוך ועומק החיתוך, אתה יכול להבטיח עיבוד יעיל יותר ולהפחית את הסיכון לכישלון כלים או תוצאות באיכות ירודה.

ביצועים ביישומים מיוחדים

במקרים מסוימים, יישומים מיוחדים דורשים תוספות מותאמות כדי לעמוד בדרישות הייחודיות. לדוגמה, תוספות המיועדות ליישומי הפניית דיוק בתעשיות האווירה או הרכב עשויות להיות צריכות לספק לא רק חיתוך בעל ביצועים גבוהים אלא גם גימורי שטח יוצאי דופן או דיוק ממדי. במקרים כאלה, בחירת התוספת הנכונה חיונית לעמידה בתקנים המחמירים הנדרשים על ידי תעשיות אלה.

סוגים של תוספות מפנה CNC

CNCתוספות מסתובבותבואו במגוון חומרים, צורות וציפויים שנועדו לעמוד בדרישות עיבוד שונות שונות. הבנת סוגי התוספות הזמינים חיונית לבחירת הנכון ליישום שלך. להלן הסוגים הנפוצים ביותר של תוספי סיבוב CNC המשמשים כיום בתעשייה:

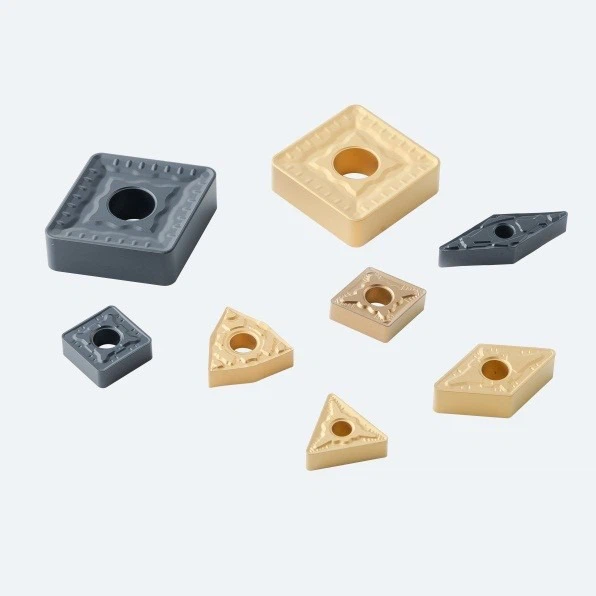

1. תוספות קרביד מוצקות

תוספות קרביד מוצקות הן אחד הסוגים הנפוצים ביותר בהפניית CNC בגלל קשיותם ובלתי עמידות ללבוש. תוספות אלה נוצרות בעיקר מטונגסטן קרביד מעורבבות עם קלסר מתכתי, יכולים לעמוד במהירויות חיתוך גבוהות ולהציע יציבות ממדית מעולה.

יישומים: מתאים לעיבוד מגוון רחב של חומרים הכוללים פלדה, נירוסטה, ברזל יצוק ומתכות לא ברזליות.

יתרונות: חוזק גבוה, קשיחות טובה והתנגדות מעולה לשחיקה ועיוות.

מגבלות: שבירות יותר בהשוואה לחומרים אחרים, ולכן הם דורשים טיפול מדוקדק כדי למנוע סדוק.

2. תוספות קרמיקה

תוספות קרמיקה מיוצרות מתחמוצת אלומיניום או מתרכובות קרמיקה אחרות. הם מצטיינים בהתנגדות לטמפרטורה גבוהה ולעתים קרובות משמשים לעיבוד שבבי מהיר של חומרים קשים.

יישומים: אידיאלי לחומרים קשים כמו פלדות מוקשות, ברזל יצוק וסגסוגות -על.

יתרונות: יציבות תרמית מעולה, עמידות בלאי ויכולת לשמור על קצה חדישה בטמפרטורות גבוהות.

מגבלות: קשיחות נמוכה יותר, מה שהופך אותם לרגישים יותר לשביל תחת חתכים מופרעים או תנאי עומס כבדים.

3. CBN (מעוקב בורון ניטריד)

תוספות CBN מיוצרות מבורון ניטריד מעוקב, אחד החומרים הקשים ביותר אחרי היהלום. הם מיועדים באופן ספציפי לחיתוך חומרים ברזלי קשים.

יישומים: מושלם לפלדות קשות, מגהצים יצוקים וסגסוגות עמידות בחום.

יתרונות: קשיות יוצאת דופן והתנגדות תרמית, המספקים חיי כלי ארוכים אפילו בתנאים קשים.

מגבלות: עלות גבוהה יותר ושביעות; המתאים ביותר לחיתוך רציף ולא פעולות מופרעות.

4. PCD (יהלום פולי -קריסטלי)

תוספות PCD מורכבות מדגני יהלום סינטטיים שסיננו יחד. הם נמנים עם התוספות הקשות והעמידות ביותר ללבוש.

יישומים: משמשים בעיקר לעיבוד שבבי חומרים לא ברזליים כמו אלומיניום, נחושת, מרוכבים, פלסטיק וחומרים שוחקים.

יתרונות: עמידות בלאי בלאי, איכות גימור פני השטח הגבוהה ודיוק ממדי מעולה.

מגבלות: לא מתאימות לחומרים ברזל שכן יהלום מגיב כימית עם ברזל בטמפרטורות גבוהות.

5. תוספות מצופות

תוספות מצופות כוללות מצע בסיס (לרוב קרביד) עם שכבה דקה של חומרי ציפוי כמו טיטניום ניטריד (TIN), טיטניום קרבוניטריד (TICN), טיטניום אלומיניום ניטריד (TIALN), או כרום ניטריד אלומיניום (ALCRN).

יישומים: ציפויים משפרים את ביצועי הכנסות על פני מגוון חומרים ותנאי חיתוך.

יתרונות: קשיות משופרת, עמידות בחום, חיכוך מופחת וחיי הכלים המורחבים.

סוגי ציפויים נפוצים:

פח: מספק עמידות בפני שחיקה טובה ומפחית את החיכוך.

TICN: קשה יותר מפח, המתאים לעיבוד נירוסטה.

Tialn: עמידות בפני חמצון גבוה, אידיאלית לחיתוך במהירות גבוהה.

ALCRN: עמידות בחום מעולה, המתאימה לעיבוד יבש.

6. תוספות גיאומטריה מיוחדת

מלבד סוגי חומרים, התוספות משתנות גם לפי צורה וגיאומטריה כדי לייעל את ביצועי החיתוך ליישומים ספציפיים:

תוספות עגולות: נהדר לחיסוס ולגזרות כבדות בגלל חוזק גבוה.

תוספות משולש: מציעים שלושה קצוות חיתוך, שימושיים לפנייה לשימוש כללי.

תוספות מרובעות: ספק ארבעה קצוות חיתוך והם טובים לחיתוך בינוני עד כבד.

תוספות יהלום (רומביות): אידיאלי לגימור ולפניית דיוק.

אחרים: צורות מתומנות, מחומש ומיוחד המותאמות לצרכי חיתוך ספציפיים.

הבנת סוגים אלה של תוספות מפנה CNC והמאפיינים הייחודיים שלהם תעזור לך לבחור את הכלי הטוב ביותר עבור אתגרי העיבוד שלך. הבחירה הכוסית הנכונה לא רק משפרת את הפרודוקטיביות אלא גם משפרת את איכות השטח ומפחיתה את עלויות הכלי.

כיצד לבחור את הכנס הפנייה הימני של CNC

בחירת תוספת הפנייה הימנית של CNC היא קריטית להשגת ביצועי עיבוד אופטימליים, יעילות עלות ואיכות המוצר. עם המגוון הרחב של חומרי תוספת, צורות, ציפויים וציונים זמינים, חשוב לקחת בחשבון מספר גורמי מפתח לפני שתבחרו. להלן השיקולים העיקריים שיעזרו לכם לבחור את תוספת המפנה הטובה ביותר ליישום הספציפי שלכם:

1. שקול את חומר היצירה

סוג החומר שאתה מעצבן משפיע באופן משמעותי על הבחירה בהכנסת ההפעלה. חומרים שונים דורשים תוספות עם תכונות ספציפיות:

מתכות רכות (למשל, אלומיניום, נחושת): השתמש בתוספות עם קצוות חדים וציפויים המפחיתים את הקצה הבנוי (BUE), כגון PCD או קרביד מצופה.

פלדה ופלדת אל חלד: קרביד תוספות עם ציפויים כמו TICN או Tialn עובדים היטב כדי להתנגד לבלאי ולשמור על חדות.

ברזל יצוק: עדיפות תוספות קרמיקה ו- CBN בגלל קשיותם והתנגדות החום שלהם.

סגסוגות -על ופלדות מוקשות: תוספות CBN או קרמיקה מספקות התנגדות ללבוש מעולה וביצועי חיתוך.

חומרים לא מתכת (למשל, פלסטיקה, מרוכבים): תוספות PCD הן בדרך כלל הטובות ביותר בגלל קצוות החיתוך החדים שלהם והתנגדות הבלאי.

2. התאם את הגיאומטריה של הכנס לפעולת העיבוד

הצורה והגיאומטריה של התוספת צריכים להתאים לפעולת החיתוך ולגימור הרצוי:

מחוספס: השתמש בתוספות עם קצוות חיתוך חזקים יותר ורדיוסים פינתיים גדולים יותר, כמו תוספות עגולות או מרובעות, כדי לעמוד בחתכים ותנודות כבדות.

גימור: בחר תוספות עם קצוות חדים יותר ורדיוסים קטנים יותר באף, כמו תוספות בצורת יהלום, כדי להשיג גימורי שטח חלקים וסובלנות הדוקה.

פרופילציה וחריץ: צורות תוספות מיוחדות המיועדות לחתכים מפורטים או מורכבים הם אידיאליים כאן.

3. הערכת תנאי חיתוך

מהירות חיתוך, קצב הזנה, עומק החיתוך וקשיחות המכונה משפיעים על בחירת הבחירה:

לעיבוד שבבי מהיר, בחר תוספות עם ציפויים עמידים בחום (למשל, Tialn) וחומרים כמו קרביד או קרמיקה.

לקבלת חתכים מופרעים או עיבוד כבד, תוספות קשות יותר כמו קרביד מצופה או CBN עדיפות להתנגד לשבב.

אם הפעולה שלך כוללת חתכים קלים וגימור, תוספות חדות יותר עם גיאומטריה עדינה ביצועים בצורה הטובה ביותר.

4. שקול חיי הכלים לעומת עלות

איזון בין חיי הכלים ואפקטיביות העלות הם המפתח:

תוספות בעלות ביצועים גבוהים (למשל, CBN, PCD) בדרך כלל בעלות עלות מקדימה גבוהה יותר אך מספקים חיי כלים ארוכים יותר וגימור פני השטח הטובים יותר, ומפחיתים את עלויות הייצור הכוללות.

תוספות קרביד מציעות איזון טוב בין מחיר לביצועים ליישומים כלליים.

הימנע מבחירת תוספות אך ורק על סמך המחיר הנמוך ביותר; כלים זולים יותר לעתים קרובות נשחקים מהר יותר, מגדילים את זמן ההשבתה ואת שיעורי הגרוטאות.

5. בדוק תאימות עם מכונה ומחזיק כלים

וודא שההוספת שתבחר מתאימה לבעלי הכלים ולמערכת הכלים של מכונת ה- CNC שלך. התאמה נכונה מבטיחה יציבות וחיתוך מדויק. תוספות מסוימות מתוכננות במיוחד עבור מחזיקי כלים מסוימים או מערכות הידוק, ולכן תאימות חיונית.

6. נצל את המלצות ובדיקות היצרן

התייעץ בקטלוגים של יצרני הכניסה וגיליונות הנתונים הטכניים. ספקים רבים מספקים הנחיות מפורטות עליהן מתאימות לחומרים ופעולות ספציפיות. בדיקת תוספות שונות בתנאי העיבוד הספציפיים שלך יכולה גם לעזור בזיהוי האפשרויות לביצועים הטובים ביותר.

על ידי התחשבות בזהירות בחומר גורמים אלה-יצירת עבודה, הכנסת גיאומטריה, תנאי חיתוך, עלות, תאימות מכונה והמלצות היצרן--אתה יכול לבחור את תוספת הפניית CNC הנכונה כדי למקסם את היעילות, לשפר את איכות השטח ולהפחית את עלויות העיבוד.

יישומים נפוצים לתוספי סיבוב CNC

תוספות מפנה של CNC נמצאות בשימוש נרחב בענפים שונים בגלל הדיוק והיעילות שלהם:

ענף רכב: משמש לעיבוד חלקי מנוע ורכיבי הילוכים, הדורש חיתוך מהיר ומדויק.

תעשיית התעופה והחלל: אידיאלי לחומרים קשוחים כמו טיטניום וסגסוגות -על, ומייצרות חלקים קריטיים עם דרישות איכותיות קפדניות.

ייצור כללי: רב תכליתי לעיבוד פירים, אביזרים וחלקי מתכת בהתאמה אישית בחומרים שונים.

מכשירים רפואיים: עיבוד דיוק של שתלים וכלים כירורגיים עם סובלנות הדוקה וגימורים חלקים.

נפט וגז: מטפל בסגסוגות קשות וחלקים כבדים כמו שסתומים וציוד קידוח עם עמידות חזקה בלאי.

מַסְקָנָה

בחירת תוספת הפניית CNC הימנית היא חיונית למקסום יעילות העיבוד, שיפור איכות החלק והפחתת עלויות הייצור הכוללות. על ידי הבנת הסוגים השונים של תוספות ושקול גורמים כמו חומר יצירה, תנאי חיתוך וגימור רצוי, אתה יכול לקבל החלטות מושכלות המשפרות את תהליך הייצור שלך.

השקעה בתוספות באיכות גבוהה המותאמות ליישום הספציפי שלך לא רק מרחיבה את חיי הכלים אלא גם מגבירה את התפוקה ומבטיחה תוצאות עקביות ומדויקות. בין אם אתם עובדים בייצור רכב, תעופה וחלל, רפואה או כללי, תוספת המפנה הנכונה תעזור לכם להשיג ביצועים מעולים וחיסכון בעלויות.

לקבלת ייעוץ מומחה ומגוון רחב של תוספות מפנה באיכות גבוהה של CNC, אל תהסס לפנות אלינו או לחקור את הצעות המוצר שלנו.
